ПОСЕЩЕНИЯ (ФАМИЛИЯ, ДАТА ПОСЕЩЕНИЯ, ДИАГНОЗ)
ПАЦИЕНТЫ (ФАМИЛИЯ, ДАТА_РОЖДЕНИЯ, УЧАСТОК, ВРАЧ)
В отношении ПОСЕЩЕНИЯ по-прежнему действует составной ключ из двух полей, а в отношении ПАЦИЕНТЫ — одно ключевое поле ФАМИЛИЯ.
Во втором отношении имеется так называемая транзитивная зависимость. Она отображается следующим образом:
 |
Значение поля ВРАЧ связано с фамилией пациента транзитивно через поле УЧАСТОК. В самом деле, всякий участковый врач приписан к своему участку и обслуживает больных, относящихся к данному участку.
Согласно определению третьей нормальной формы в отношении не должно быть транзитивных зависимостей. Значит, требуется еще одно разбиение отношения ПАЦИЕНТЫ на два отношения.
В итоге получаем базу данных, состоящую из трех отношений:
ПОСЕЩЕНИЯ
(ФАМИЛИЯ, ДАТА ПОСЕЩЕНИЯ, ДИАГНОЗ)
ПАЦИЕНТЫ
(ФАМИЛИЯ, ДАТА_РОЖДЕНИЯ, УЧАСТОК)
ВРАЧИ
(УЧАСТОК, ВРАЧ)
В третьем отношении ключом является номер участка, поскольку он повторяться не может. В то же время возможна ситуация, когда один врач обслуживает больше одного участка. Полученная структура БД удовлетворяет требованиям третьей нормальной формы: в таблицах все неключевые поля полностью функционально зависят от своих ключей и отсутствуют транзитивные зависимости.
Еще одним важным свойством полученной БД является то, что между тремя отношениями существует взаимосвязь через общие поля. Отношения ПОСЕЩЕНИЯ и ПАЦИЕНТЫ связаны общим полем ФАМИЛИЯ. Отношения ПАЦИЕНТЫ и ВРАЧИ связаны через поле УЧАСТОК. Для связанных таблиц существует еще одно понятие: тип связи. Возможны три варианта типа связей: «один — к—одному», «один—ко—многим», «многие — ко — многим». В нашем примере между связанными таблицами существуют связи типа «один — ко — многим», и схематически они отображаются так:
 |
Смысл следующий: у каждого врача (на каждом участке) много пациентов; каждый пациент посещает врача множество раз.
В приведенном примере показана процедура нормализации в строгом соответствии с теорией реляционных баз данных. Понимание смысла этой процедуры очень полезно для учителя.
На примере приведенной выше таблицы ПОЛИКЛИНИКА нужно увидеть три различных типа объектов, к которым относится данная информация: это пациенты поликлиники, врачи и посещения пациентами врачей. Соответственно строятся три таблицы, содержащие атрибуты, относящиеся к этим трем типам объектов и связанные между собой через общие поля.
Информационное моделирование и электронные таблицы
Изучаемые вопросы:
• Что такое математическая модель.
• Понятия: компьютерная математическая модель, численный эксперимент.
• Пример реализации математической модели на электронной таблице.
Электронные таблицы являются удобной инструментальной средой для решения задач математического моделирования.
Что же такое математическая модель? Это описание состояния или поведения некоторой реальной системы (объекта, процесса) на языке математики, т.е. с помощью формул, уравнений и других математических соотношений. Характерная конфигурация всякой математической модели представлена на рис. 2.

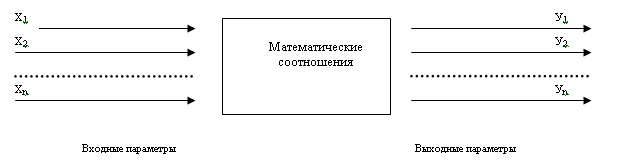

Рис.2. Обобщенная структура математической модели
Здесь Х и У — некоторые количественные характеристики моделируемой системы.
Реализация математической модели — это применение определенного метода расчетов значений выходных параметров по значениям входных параметров. Технология электронных таблиц — один из возможных методов реализации математической модели. Другими методами реализации математической модели может быть составление программ на языках программирования, применение математических пакетов (MathCAD, Математика и др.), применение специализированных программных систем для моделирования. Реализованные такими средствами математические модели будем называть компьютерными математическими моделями.
Цель создания компьютерной математической модели — проведение численного эксперимента, позволяющего исследовать моделируемую систему, спрогнозировать ее поведение, подобрать оптимальные параметры и пр.
